摘要：本文根據營口市北海地區高層建筑工程,對地下室基坑工程設計進行了分析,包括場地巖土工程地質條件、設計方案優化、基坑支護設計、地下水控制設計等,為廣大設計人員提供一定參考意見.

　　關鍵詞：地下室,深基坑,設計方案

　　1工程概況

　　營口市北海地區擬建一高層建筑,地下室為一層,基礎采用樁+筏板基礎.總建筑面積14340.48m2,用地范圍內場地基本平坦,場區自然地面平均標高為黃海高程10.800m,建筑物±0.000相當于黃海高程10.500m.沿基坑周邊開挖深度為自然地面下12m,基坑開挖面積約1960m2,基坑開挖周長約180m.

　　2 場地巖土工程地質

　　擬建場區地貌單元上屬Ⅰ級階地.地形較為平坦,0-3.00m雜填土、3.00-

　　7.00m淤泥質土、7.00-11.90m粘性土、11.90-15.50m淤泥質土、15.50-25.50m紅粘土，

　　3方案優化

　　3.1基坑支護方案選擇

　　3.1.1本支護設計目標

　　本工程位于營口市區,基坑開挖12m、基坑開挖面積約1960m2、周邊環境較為復雜.確保支護結構安全,支護結構能夠承受開挖后最大限度主動區土體和周邊動、靜載荷所產生土壓力;基坑周邊分布有管線及住宅樓、公用設施等.建筑物均對過大沉降和差異沉降敏感.支護設計嚴格控制支護結構水平變位控制降水等.地下水治理措施對周邊環境造成固結沉降或地層損失所引起地面變形,基坑支護保證周邊管線及建筑物安全;在滿足安全可靠前提下優化支護設計方案做到施工便捷、經濟合理.

　　結合營口地區的地質情況及場地巖土工程地質和基坑特點,根據經驗對于挖深10m左右基坑比較可行支護方案為灌注樁排加預應力錨桿、雙排樁支護.鋼筋混凝土地下連續墻具有擋土、止水兼作地下室外墻等特點,造價較高,施工工序繁雜且需專門大型施工機械;地連墻造價比鉆孔灌注樁貴.與地連墻相比鉆孔灌注樁加深層攪拌樁是一種較為經濟圍護方案,通過設置內撐、錨桿、雙排樁等來克服鉆孔灌注樁圍護整體性差、剛度較小弱點.

　　3.1.2基坑支護方案比選

　　根據營口地區地址水文狀況,基坑形狀不規則如采用內支撐方案,支撐結構對土方開挖影響較大且將對地下室施工造成很大影響,對工程進度都將造成較大影響.如采用樁錨支護雖然對地下室施工不造成影響,土方開挖比較方便,但土方開挖必須與錨桿施工交叉進行且錨桿要到達強度后才能進行下層土方開挖,對基坑工期影響較大.

　　由于錨桿施工質量難以控制且基坑后期變形較大.對于形狀不規則類似條件基坑采用雙排樁方案進行支護.對于開挖12m基坑安全可靠,土方開挖方便,基坑施工工期短且不影響地下室施工,對縮短工期提供極大便利.地質條件與本工程基本相同附近工程采用雙排樁方案進行支護,開挖深度約為14m,比本基坑深度大1.5-2.0m,基坑安全穩定.分析經綜合比選決定對該基坑采用雙排樁支護,局部采用單排樁+角撐支護結構型式.

　　3.2基坑地下水處理方案選擇

　　上層滯水處理,對上層滯水可采用明溝排水匯集于積水井后抽排;下部承壓水處理,根據場區地水文地質條件,基坑開挖已挖穿隔水層進入含水層.對下部承壓水采用多井點深井降水,將承壓水位降低到設計所要求地下水位避免基坑范圍內承壓水頭壓力可能造成突涌并對基坑周邊進行豎向隔滲處理.為使降水對基坑周邊環境影響降低到最小,建議基坑在平水-枯水季節施工.

　　4基坑支護設計

　　4.1巖土設計參數

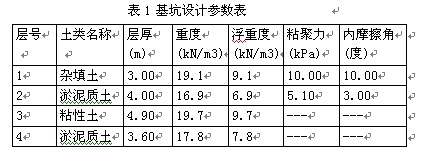

　　根據場地巖土工程勘察報告,與基坑支護設計相關地層巖土設計參數取值如下.

　　4.2基坑重要性等級確定

　　根據根據《基坑工程技術規程》規定結合周邊環境、巖土工程與水文地質條件,綜合確定本基坑重要性等級為一級.

　　4.3支護結構設計

　　根據周邊環境、巖土工程與水文地質條件,支護樁擬采用鉆孔灌注樁:樁徑d=800、900mm、1000，樁中心距s=1200、1300mm,沿基坑周邊布置;砼強度為C30;支護樁樁頂冠梁設計,為增加支護樁整體剛度,支護樁頂設置鋼筋混凝土冠梁1100mm×800mm.支護樁主筋插入冠梁內800mm,砼強度為C30;內支撐梁設計,腰梁、內支撐梁為鋼筋混凝土梁,砼強度為C30;內支撐立柱及立柱樁設計,為防止地下室底板滲水,在地下室底板施工時,在各鋼立柱與鋼筋混凝土底板連接處要設止水帶,止水帶采用鋼板,鋼板滿焊在鋼立柱桿件四周;雙排樁支護結構設計,雙排樁樁頂設置冠梁、橫梁,梁上設置200mm厚鋼筋混凝土板增強雙排樁整體性.

　　5 地下水控制設計

　　根據場區工程地質條件和水文地質條件,基坑處理上層滯水和下部承壓水均很重要.地下水穩定水位1.0-1.3m,地下水對混凝土腐蝕性為中等腐蝕，如何控制地下水對施工及混凝土結構影響進行分析.

　　5.1豎向隔滲帷幕設計

　　在基坑四周設置水泥土深層攪拌樁技術形成豎向隔滲帷幕，與鉆孔灌注樁聯合作用既擋土又止水.

　　5.2地表水處理

　　對基坑周圍3.5m寬地面用厚50mm素砼進行硬化.基坑坡頂四周設置排水溝以截地表水流入基坑;在基坑四周距坡頂3.0m處修筑一條排水溝,截面尺寸300×400mm,混凝土澆筑,按3%坡率流入集水井中統一排入市政排水系統;基坑底部沿坑底四周設置一條排水溝,截面尺寸300×300mm混凝土澆筑并布置一定數量集水井以抽排坑內水.

　　5.3鋼筋混凝土防護

　　針對地下水對混凝土腐蝕性為中等腐蝕，設計中采用基礎底部設置耐腐蝕墊層或者基礎表面涂兩遍冷底子油，瀝青膠泥兩遍或環氧瀝青厚漿型涂料兩遍，基礎梁及-0.300m以下框架柱表面貼布兩層或貼瀝青玻璃布兩層或涂環氧瀝青厚漿型涂料兩層(耐腐蝕墊層可采用碎石罐瀝青或?yàn)r青混凝土，厚度不應小于100mm).

　　6 結論

　　通過對營口市北海地區高層建筑工程地下室基坑工程設計進行分析,營口地處軟土地區,深基坑開挖具有一定困難,本文針對該工程深基坑設計方案進行優化分析選擇最佳方案,在基坑支護設計方面支護樁采用鉆孔灌注樁,支護樁樁頂設計冠梁,內支撐梁設計,對地下水控制進行分析，確保工程在施工中滿足安全、質量要求.在深基礎設計中要充分考慮

　　參考文獻

　　[1]劉義建,劉勇健.深基坑支護方案最優決策方法研究[J].基建優化,2002,23(6):46-47.

　　[2]徐楊青.深基坑工程設計的優化原理與途徑[J],巖石力學與工程學報2001(2),248-251.

　　[3]楊麗娜,仵彥卿,井彥林.深基坑支護結構選型研究[J],煤炭工程2005(12),52-54.
