摘要：同層排水(same-floor drain)是排水橫支管布置在排水層或室外，器具排水管不穿越樓層的排水方式。相對于傳統的隔層排水處理方式，同層排水方案最根本的理念改變是通過本層內的管道合理布局，徹底擺脫了相鄰樓層間的束縛，避免了由于排水橫管侵占下層空間而造成的一系列麻煩和隱患，包括產權不明晰、噪音干擾、滲漏隱患、空間局限等，同時采用壁掛式衛生器具，地面上不再有任何衛生死角，清潔打掃變得格外方便。同層排水是衛生間排水系統中的一個新穎技術，排水管道在本層內敷設，采用了一個共用的水封管配件代替諸多的P彎、S彎，整體結構合理，所以不易發生堵塞，而且容易清理、疏通，用戶可以根據自己的愛好和意愿，個性化的布置衛生間潔具的位置。

　　關鍵詞：同層排水,排水設計,建筑師論文

　　其優點是：1、房屋產權明晰：衛生間排水管路系統布置在本層(套)業主家中，管道檢修可在本(家中)內進行，不干擾下層住戶。2、衛生器具的布置不受限制：因為樓板上沒有衛生器具的排水管道預留孔，用戶可自由布置衛生器具的位置，滿足衛生潔具個性化的要求，開發商可提供衛生間多樣化的布置格局，提高了房屋的品位。3、排水噪音小：排水管布置在樓板上，被回填墊層覆蓋后有較好的隔音效果，從而排水噪音大大減小。4、滲漏水機率小：衛生間樓板不被衛生器具管道穿越，減小了滲漏水的機率，也能有效地防止疾病的傳播。5、不需要舊式P彎或S彎：由“座便接入器”“多功能地漏”和“多功能順水三通”接入，取代了傳統下排水方式中各個衛生器具設置的P彎或S彎。由舊式P彎和S彎產生而其自身無法克服的弊端，我們的同層安裝排水方式可以全部解決。

　　1.住宅排水管道同層布置設計的依據

　　1.1《住宅設計規范》(GB50096-1999)第6.1.6條指出,“住宅的污水排水橫管宜設于本層套內。當必須敷設于下一層的套內空間時,其清掃口應設于本層,并應進行夏季管道外壁結露驗算,采取相應的防止結露的措施。”該條文建議排水橫管應盡量設于本層。

　　1.2《建筑給水排水設計規范》(GB50015-2003)第4.3.8條規定,“住宅衛生間的衛生器具排水管不宜穿越樓板進入他戶。”在其條文說明中也建議采用同層排水。

　　1.3《健康住宅建設技術要點》(2004年版)2.7.4條規定:排水支管應以本戶為界。

　　1.4國家標準圖集《住宅廚、衛給排水管道安裝》03SS408也針對同層排水做出了一些標準設計。

　　2同層排水的特點和做法

　　2.1特點

　　同層排水顧名思義就是說本層的排水問題在本層解決,安裝、檢修等不影響下一層,當然排水立管還是貫通各層的。它具有:

　　①房屋產權明晰:衛生間排水管路系統布置在本層套住戶家中,管道檢修可在本戶內進行,不干擾下層住戶。

　　②衛生器具的布置不受限制:因為樓板上沒有衛生器具的排水預留孔,用戶可自由布置衛生器具的位置,滿足衛生潔具個性化的要求,開發商可提供衛生間多樣化的布置格局,提高了房屋的品位。

　　③排水噪音小:排水管布置在樓板上,被回填墊層覆蓋后有較好的隔音效果,從而排水噪音大大減小。

　　④滲漏水機率小:衛生間樓板不被衛生器具管道穿越,減小了滲漏水的機率。

　　2.2同層排水的做法

　　同層排水技術目前主要有三種做法:一種是衛生間降板方式;第二種是墻排水(以管道隱蔽安裝系統為主要特征)方式;第三種是墊高衛生間地面的墊層式。

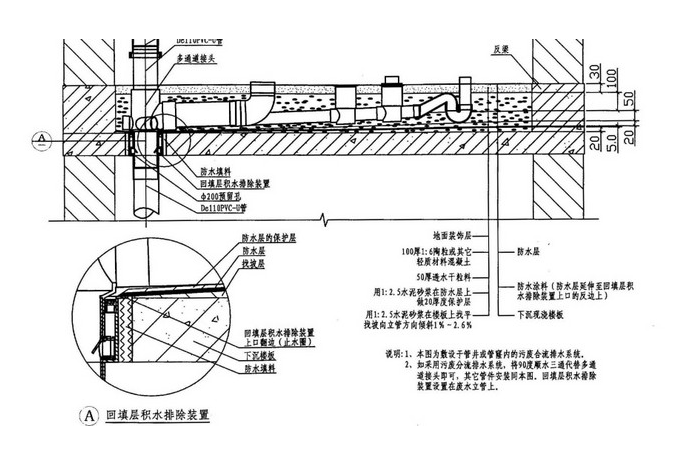

　　(1)降板同層排水

　　衛生間樓板下沉300mm左右,作為管道敷設空間。下沉樓板采用現澆砼并做好防水層,按設計標高和坡度沿下沉樓板面敷設給、排水管道,并用水泥焦渣等輕質材料填實作為墊層,墊層上用水泥砂漿找平后再做防水層和面層。

　　(2)不降板同層排水

　　衛生間潔具后方砌一堵假墻,形成0.18m左右寬布置管道的專用空間,排水支管不穿越樓板在假墻內敷設、安裝,在同一樓層內與主管相連接。衛生潔具選用懸掛式洗臉盆、后排水式坐便器。論文參考網。該方式達到了衛生、美觀、整潔的要求。論文參考網。

　　(3)衛生間墊高法

　　墊高衛生間地面的墊層法,這種方式采用的不多,原因是容易產生“內水外溢”,最主要的是不符合無障礙設計。在老房改造中不得已的情況下偶爾采用。

　　3 同層排水不同做法的分析

　　3.1降板同層排水

　　(1)降板同層排水其適用范圍廣,設計時確定好降板的高度,一般不小于300mm。

　　(2)降板同層排水雖然滿足了同層的要求,但管道的運行情況無法知道,增加了檢修的困難。

　　(3)沉箱(降板空間)的排水問題:面層的防水要是做的不好,沉箱就變成了一個污水池,破壞了建筑和環境衛生。這也是降板的一大隱患。

　　3.2不降板同層排水

　　(1)不降板同層排水,衛生器具布置靈活,采用專業的隱蔽安裝系統,管道的安裝檢修都很方便。

　　(2)衛生器具問題

　　要作到同層排水,衛生器具的排水口應該在地面以上。采用該方法時,設計時要采用相應的衛生器具,例如:隱蔽式水箱、洗臉盆、大便器等均為掛式,該方式達到了衛生、美觀、整潔的要求,但價格較高。

　　(3)地漏問題是不降板同層排水的最大問題。

　　規范要求必須設置地漏。地漏可以采用側墻式地漏解決,衛生間墊層厚度需增加到100mm左右,而且必須土建施工預埋。

　　4結語

　　同層排水系統是室內排水領域的一次革命,尤其適用于住宅建筑。論文參考網。它解決了本層排水本層清通檢修的問題,保證了衛生間裝修最大的自由度。隨著人們生活觀念的改變和生活質量的提高,隨著同層排水技術的推廣及同層排水接入器等新的產品的開發和生產會很快跟上。樓板不用下沉也能實現同層排水的要求。

　　同層排水走向廣泛的應用需要規范的引導和政策性的扶持,加大對同層排水技術的引導力度,用創新思維方式發揚我們的自身優勢,開發同層排水的優秀零部件,同層排水技術在我國的普及就指日可待。
